聚氨酯堵漏剂的使用方法聚氨酯堵漏剂的使用方法视频 _生活密码

我们经常可从隧道、地下道及各种不同形态构造物发现有漏水的现象，然而一般都将漏水处施以表面覆盖而已，不久后又会产生二次或三次漏水，根本无法有效制止或阻断再次漏水。此乃为暂时性止漏的功用，并无法治本。
聚氨酯堵漏剂,是属于MDI为主原料单液聚胺脂，与水作用后，迅速膨胀堵塞其裂缝，达到止水之目的；亦可与低量催化剂配合使用，依实际施工需要来调整发泡速度，以期达到止漏之功用。
水溶性聚氨酯堵漏剂，是一种单液型高分子注浆堵漏防水材料，是在单液聚氨酯基础上开发的，外观为淡黄、琥珀色透明液体，遇水能自行乳化聚合反应成固体。聚合反应成固体的诱导时间可通过配合比来进行调整。
适用于越江隧道、地铁、矿井、水池及地下工程渗漏部位的堵漏，更适用于变形缝部位的防水堵漏。
1、防水堵漏效率高，操作简便，有“立竿见影”之功效；
2、该产品遇水乳化聚合后的固体具有良好的延伸性、弹性、抗渗性和耐低温性；
3、固化后遇水还能继续膨胀，进一步起到防水作用。产品特征
1、本身产品黏度低，不因灌注设备管内黏度不断提高而造成堵塞，且容易施工、操作性佳。
2、憎水性，如此不易造成缝隙内有残余的水份存在，长时间会破坏发泡体，造成二次漏水。
3、反应性佳，与水反应约8～10分钟发泡完成，3～7小时可完成硬化。
4、产品不会收缩，如此才不至于使得发泡体未完全填满缝隙，造成二次漏水。
5、发泡体倍数够，可高至10～25倍左右，如此可节省产品使用量并达到一定的效果。
6、安定性佳，在开封后，可以在施工的时间内不会变坏；未开封时，产品可储存长达半年以上不会变质。
7、与混凝土接触性好。
8、可与偏酸或偏碱甚至海水的水质反应而不影响发泡体的物化性。

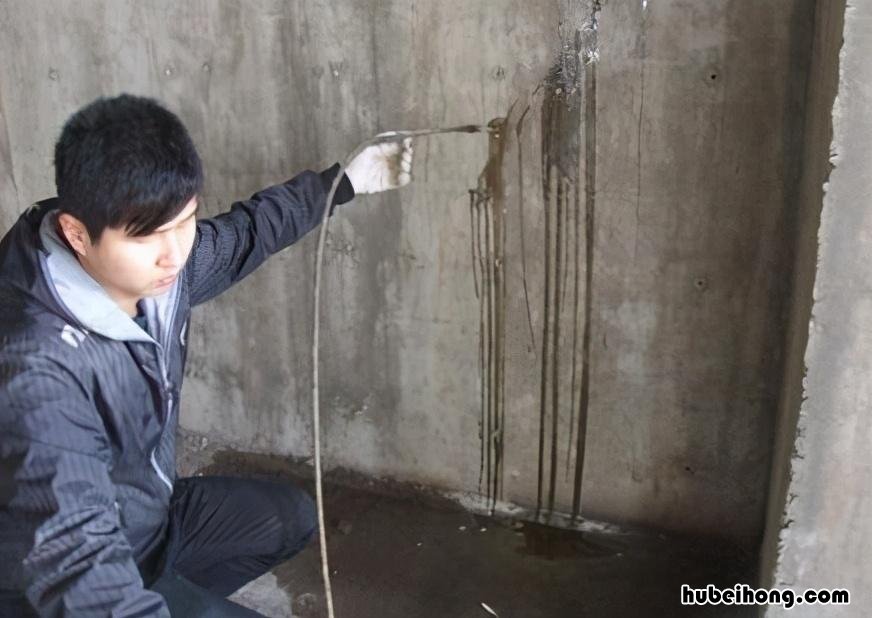

文章插图
硬化特性
1、止水剂与水的混合比例、温度会影响凝结时间及强度甚巨。水量多寡与凝结时间成正比、与止胶体强度成反比；温度高低与凝结时间成反比、与止胶体强度成正比；故于使用前一做简单的测试，以发挥产品最大的功效。
2、硬化后的膨胀体能抵抗弱酸、弱碱，对沥青填缝材、止水材、混凝土等皆能适用。
3、单液型止水剂，如用于地下水位以下的地方，由于水量太多时则会担心过度饱和水残留现象，造成止水效果不佳，可于第一次灌注发泡完成后，再持续第二～三次灌注填塞发泡体内空隙。
应用范围
可使用于连续壁、隧道、箱涵、裂缝、伸缩缝、地下室、发丝裂缝、潜盾隧道、窗框、内外壁、水库、港湾工程、顶板、地盘改良、环片止水等。
用途
1、封填混凝土构件上干、湿之裂缝，实际切合所有接触面。
2、阻绝漏水。
3、封填潮湿之接缝。
4、有水压式地下水流之裂缝注射，可配合催化剂使用，在3秒内形成泡沫，与水接触后10分钟内，可完全膨胀及凝固。

文章插图
产品特性
1、与水接触立刻起化学反应而膨胀。
2、高膨胀率、高硬度、低韧性。
3、与基材黏着力强且抗化学性佳
4、可抗饮用水、海水、废水、稀释之酸碱性化学品。
【聚氨酯堵漏剂的使用方法聚氨酯堵漏剂的使用方法视频】5、不会有干缩现象。
6、本产品反应完成后无毒性。

聚氨酯堵漏剂的使用方法 聚氨酯堵漏剂的使用方法视频

聚氨酯堵漏剂的使用方法聚氨酯堵漏剂的使用方法视频
